不锈钢复合板复层侧缺陷修补必须注意的事项

发布日期：2015-07-02 10:58:21

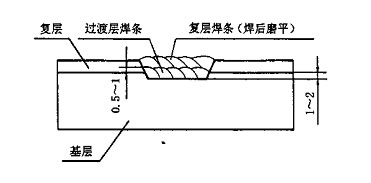

1.焊接前焊条在烘干箱内350 C条件下烘干2h，然后保温。焊接时应使用保温简装焊条，随用随取。

2.在过渡层焊接前及过渡层焊接中，应用角磨机将焊缝周围药皮清理干净，露出金属光泽，这样可以有效地防止氢熔入焊缝，从而防止冷裂纹的产生。

3.过渡层和覆层采用焊条电弧焊。焊接覆层时严禁采用埋弧自动焊因为它具有很大的熔深，会使过多的基层材料熔入焊缝，焊后易产生大量的焊后冷裂纹，并对焊接接头的抗腐蚀性产生影响。

4.过渡层焊接选用多人分段对称焊接，从而减少应力的产生。

5.采用短弧操作，收弧时应注意填满弧坑，否则易出现裂纹。

6．严禁用打磨过基层的砂轮片打磨覆层焊缝，焊接覆层面焊缝时，应在修补区起100ram范围内涂刷白垩粉，对覆层表面加以保护，防止焊接时飞溅物污染覆层。

7．焊接过程中严禁电弧烧灼覆层表面，严禁用基层焊条焊接覆层。

8．在堆焊过程中应选用小直径焊条，采用小热输入、反极性、快速多道焊接，焊条不允许做横向摆动，这样可以避免基层金属对过渡层的稀释，减少马氏体组织的形成，防止产生裂纹。

9．复层焊接前，必须将过渡层焊缝表面和坡口边缘清理干净，严禁采用埋弧自动焊，因为它具有很大的熔深，会使过多的基层材料熔入焊缝，焊后易产生大量的焊后冷裂纹，而且会对焊接接头的抗腐蚀性产生影响。
